NO281　　　　　　　　　　　　　　　　　By　だいまい１４さん　（H26.09.21)

FUJITSU 　LIFEBOOK　A561/Dの

　　　　　　　　　　　大ジャンプアップ改造

　ども、Dynaです。　　　　　

　当方は、大量のジャンクPCを持っていますが、最近高クロックのCore2CPUの価格が下がったため、一斉にCPU交

換を進めてきました。おかげさまで、多くのPCがC2Dの２．４Ghz辺りから３Ghz程度のものに変わり、それはそれは快

適なPCライフを送っております。

　さて、C２DなるCPUの価格がなぜ下がったかと言うと、一般のPCでは、Core iシリーズにシフトしたからでしょうか。

当方にとってCore iなるCPUは未知の世界ですが、コアが２個から４個等に増えるのですから、それはそれはパラダイ

スですね。しかし、コスト的には地獄ですが・・・・・。

　ということで、ちょっとジャンクネタとは言えないのですが、だいまい１４さんからノートPCのCPU交換レポートをいただ

きました。何とCPUは、Core i7です。「７」ですよ、きっと凄いCPUなのでしょうね・・・・。うらやましいです。最後に一部

改造ネタもありますので、結構楽しそうです。では、早々に拝見しましょう。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　By　Dyna　　メール　　

FUJITSU 　LIFEBOOK　A561/Dの大ジャンプアップ改造

　　　　　　　　　　　　　　　　　2014.9.21
はじめまして。だいまい１４と申します。

ジャンクネタではありませんが、ジャンク品とほぼ同価格なノートパソコンFUJITSU　LIFEBOOK　A561/D（中古

12,800円　windows7）を改造しましたので報告します。

　本機は2012年2月のビジネスモデルで希望小売価格（税別）：131,700円～となっています。日本製で電磁シールド

対策など作りがしっかりしています。

　本機種の分解・改造情報はあまりありませんが、参考になればと思います。

　末端のCeleronモデルです。Core　i-5を搭載された機種がありますが、ここではCore　i-7を載せ替えました。これ

により性能は大ジャンプアップとなります。

（写真１）

項目　    改造前仕様　　　　　    　   改造後仕様　　　　　       　　備考(費用)

CPU　　    Cerelon　B710　　　　Core　i-7　2670QM　　ソケットS2　SandyBridge

　　　　1ｺｱ(1.6GHz)１ｽﾚｯﾄﾞ　    　４ｺｱ(2.2GHz)８ｽﾚｯﾄﾞ　　           　　(12K円)中古

メモリ　PC3-10600　2GB×1   　 PC3-12800　4GB×２　                　 (6K円)中古

HDD　　       HDD　250GB　　　          　SSD　240GB　　　     　　　 (10K円)新品

ﾄﾞﾗｲﾌﾞ   CD・DVD　ROM　　ﾌﾞﾙｰﾚｲ・DVDマルチﾄﾞﾗｲﾌﾞ　     (6K円)再生ｿﾌﾄ含む

ACｱﾀﾞﾌﾟﾀ      19V―3.2A　　　            　19V－4.2A　　　　　 (1K円)ジャンク品　　

　

１．準備　

　富士通のホームページから基本的なドライバはダウンロードできますが、クリーンインストール時は本体HDDのリカ

バリエリアのみにあるドライバが必要となります。事前にリカバリエリアにあるシステム及びドライバのデータのバックア

ップをとっておく必要があります。作り方はリカバリガイド（PDF）を参照して下さい。

　

２．分　解

　バッテリ、メモリカバー、HDDカバー、HDDを取り外します。HDDはメモリカバーとHDDカバーのネジ２本でとまってい

ますので各カバーを外して、空いたスペースの方へHDDをスライドさせると外せます。

　本体裏蓋にあるネジを全て取り外します。バッテリ裏とDVDドライブのネジ各2本は他とはサイズが違いますので注意

して下さい。写真２のように取扱い説明書のコピーに張り付けておくと間違いありません。

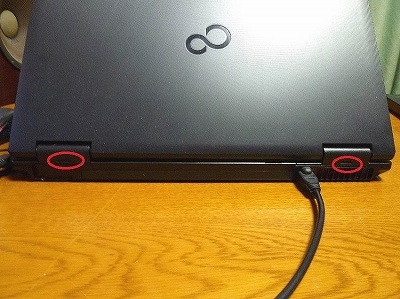

　モニタ付け根部分のカバー裏側に突起がありますのでドライバー等で押し込み、前側のツメを外すと裏蓋がはずれま

す。（写真３、４）。

（写真２）（写真３）

（写真４）

　

３．改　造

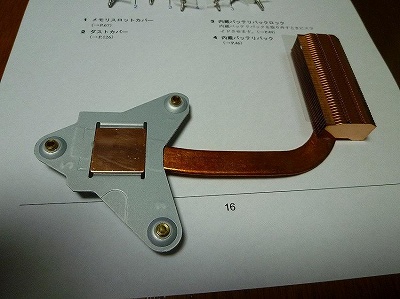

　CPUはCPUクーラーを止めている３本のネジを取ると外れます。CPUソケットの止めネジを９０度回してCPUを取り外

し、Core　i-7と載せ替えます（写真５）。銀グリスを塗ってクーラーを取り付け、ネジ３本を均等に締め込みます。

（写真６、７）　少し銅版の幅が足りませんがグリスを隙間に充填しておきました。

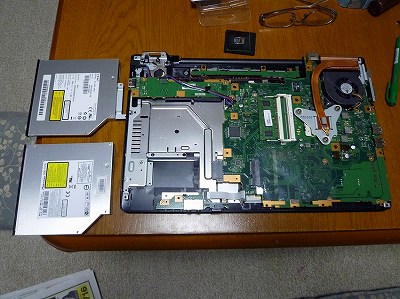

　ブルーレイドライブは手持ちのポータブルドライブから取り外したものを利用しました。元のドライブの固定金具を移

植してソケットに嵌め込みます（写真８）。ベゼルも交換します。

　　
（写真５）（写真６）

　　
（写真７）（写真８）

　

４．組　立　

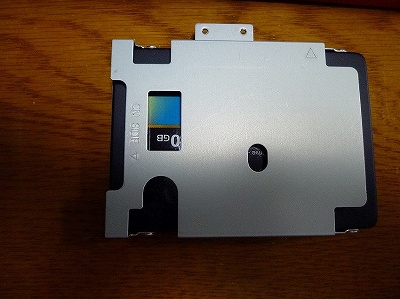

　分解の逆の手順となります。裏蓋前後のツメがきちんと嵌っていることを確認してネジを締め込みます。SSDはHDD

に付いているマウンターを移設して設置します。（写真９、１０）

　　
（写真９）（写真１０）

　

５．OSのインストール　

　F2を押したままで電源を入れ、BIOSの基本的設定をします。CPUの設定項目の確認をしておきます。OSは32bitか

ら64bitへ変更します。１で準備したリカバリデスク、ドライバ及び富士通からダウンロードできるドライバでインストール

は完了できますが、エクスペリエンスインデックスはグラフィックス関係のスコアが低い状態となりました。そこでインテ

ルのHPよりHM65 Expressチップセットドライバをダウウロードして更新したところ改善しました。CPUが仕様外のため

でしょうか。
　

　

６．性能の向上・感想

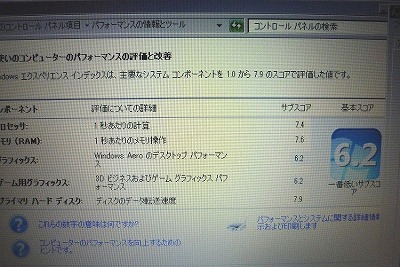

　エクスペリエンスインデックスの対比です。８スレッドは壮観です。（写真１１、１２）　　

項　　　目　　　　　　　　改造前　　　　　　　　改造後　　　　　　

プロセッサ　　　　　　　　３．９　　　　　　　　７．４　

メモリ　　　　　　　　　　　５．５　　　　　　　　７．６

グラフィックス　　　　　　４．１　　　　　　　６．２

ゲーム用グラフィックス４．４　　　　　　　６．２

ハードディスク　　　　　５．７　　　　　　　　７．９
　

Q：ベンチマークのSuperPI105万桁の値はどのくらいでしょうか？ Dyna

→只今計測しましたところ　105万桁は12秒、800万桁は22秒でした。

　家のデスクトップPC（PhenomⅡ ×６　1065T）とグラフィックス以外は同等の値です。ストレスフリーのPC（オーバー

スペック？）となりました。ターボブースト（3.1GHz）の働きはCore　i-5と同じであれば働くと思いますが、検証していま

せん。TBが無くとも費用対効果は高いと思っています。

（写真１１）（写真１２）

　

７．排熱の改善

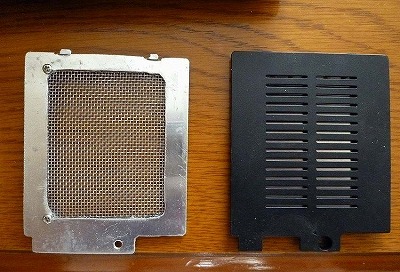

　TDPが３５Wから４５Wとなったため、CPUファンの運転頻度が改造前より多くなりました。写真（１３、１４、１５）のとお

りメモリの蓋をアルミ板（1mm厚）とステンレスメッシュで製作しました。これで負荷の高い時のみファンが回転するよう

になり、改造前より静かなPCとなりました。　

長時間の使用ではキーボード左手側がほんのり暖かいです。（写真１３、１４、１５）

（写真１３）　　　　　　　　　　　　　　　　　　　　　　　　　（写真１４）

（写真１５）

最後に

　いじりすぎでジャンク扱いのPCとなりました。長文にお付き合い頂きありがとうございました。

だいまい１４

　

　ども、Dynaです。

　確かに￥１２８００の中古ノートをCore i7化するのは、すごい改造ですね。SuperPI105万桁の値は12秒ですか、さす

がです。当方のPCはC2Dの３．０Ghzになって、ようやく２０秒程度です。それまではCeleronの４３０で、４０秒台でした

からC2Dの３Ghzは早いなぁ・・・・と感激したばかりですよ。

　ということは、次の目標として、Core iでしょうかね。まだまだジャンクでは出ていませんが、Pentium4からC2Dに変わ

ったように、その内に手にすることが出来るかと思うとワクワクしますね。今後が楽しみです。

　では、また改造等行うようでしたら、レポート方よろしくお願いします。
